关于dm9000的驱动移植分为两篇，第一篇在mini2440上实现，基于linux2.6.29，也成功在在6410上移植了一遍，和2440非常类似，第二篇在fs4412（Cortex A9）上实现，基于linux3.14.78,用设备树匹配，移植过程中调试和整体理解很重要，一路上幸有良师益友指点，下面详细介绍：
1.物理时序分析相关
DM9000芯片是DAVICOM公司生产的一款以太网处理芯片，提供一个通用的处理器接口、一个10/100M自适应的PHY芯片和4K双字的SRAM.内部框架如下,涉及到4个基本概念：
1、TCP/IP参考模型包含应用层、传输层、网络层和网络接口层，其中的网络接口层包含有数据链路层和网络层；
2、MAC:网卡数据链路层的芯片成为MAC控制器，数据链路层则提供寻址机构、数据帧的构建、数据差错检查、传送控制、向网络层提供标准的数据接口等功能；
3、PHY:网卡物理芯片，物理定义了数据传送和接收所需的电和光信号、线路状态、时钟基准、数据编码和电路等，并向数据链路层设备提供标准接口；
4、MII:介质无关接口，它是IEEE802.3定义的以太网行业标准，包含一个数据接口，以及一个MAC和PHY之间的管理接口，数据接口包括分别用于发送器和接收器的两条独立通道，管理接口用来监视和控制PHY,介质无关表明不对MAC硬件重新设计或替换的情况下，任何类型的PHY设备都可以正常工作；

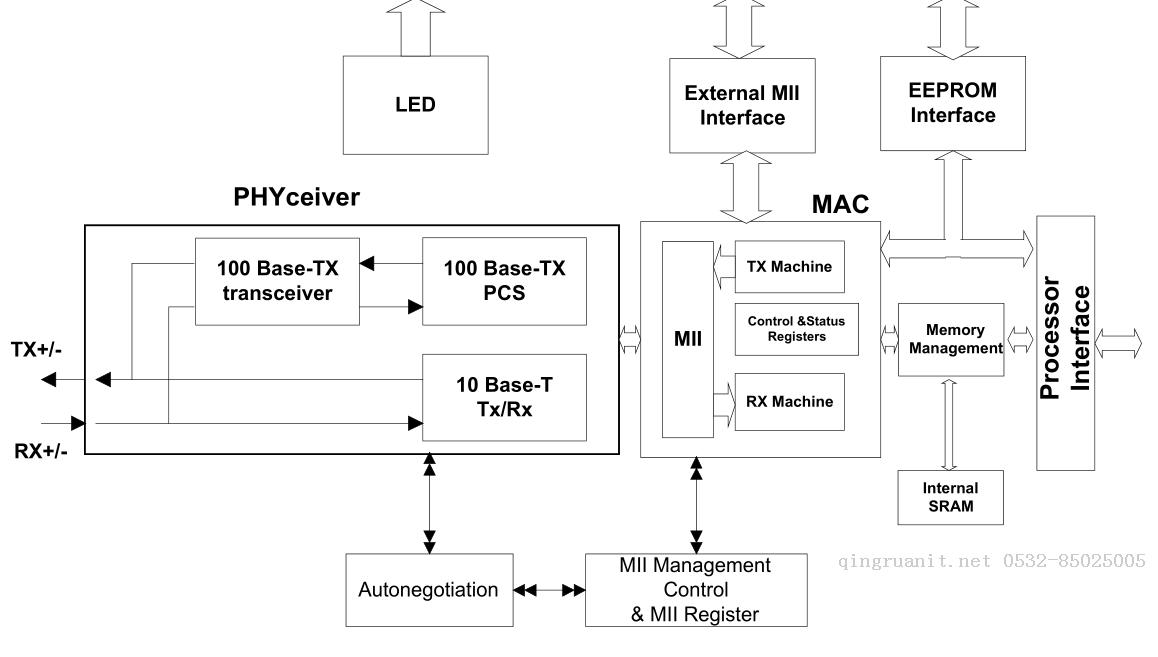

图1 DM9000内部结构框架
图2 DM9000读时序

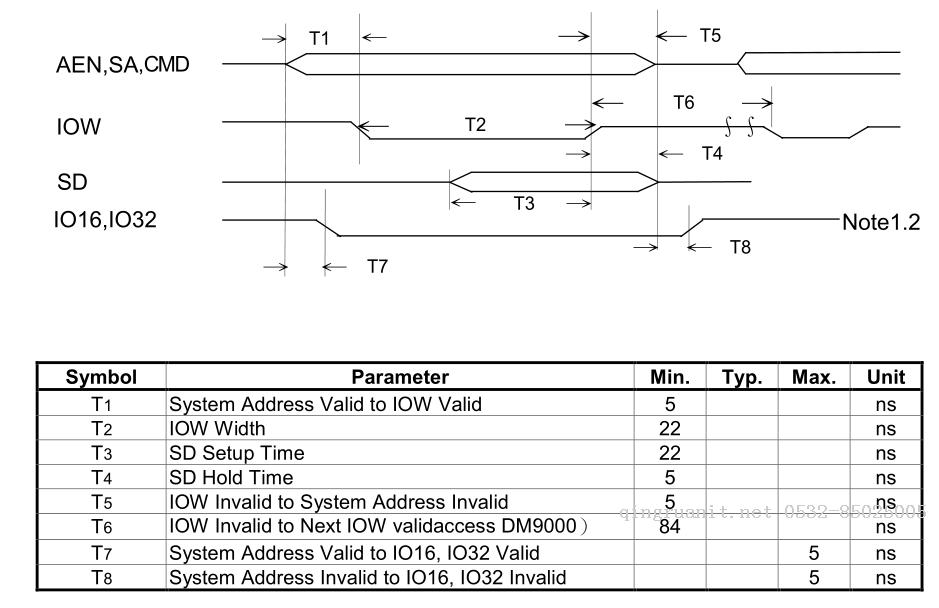

图3 DM9000写时序
